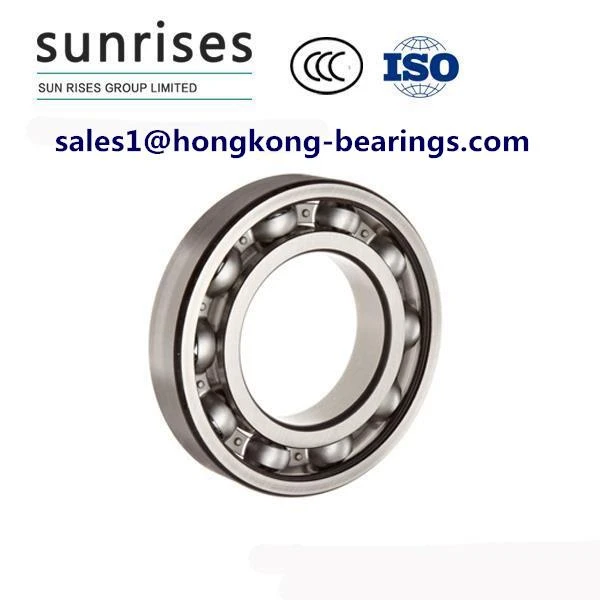

O que é rolamento rígido de esferas?

Os rolamentos rígidos de esferas são muito comuns em rolamentos. Também é muito adequado para operação de alta velocidade. Devido ao seu pequeno atrito, alto limite de velocidade e estrutura simples, possui uma ampla gama de aplicações em instrumentos de precisão, motores de baixo ruído, automóveis, máquinas em geral e outras indústrias.

As pistas do anel interno e externo dos rolamentos rígidos de esferas são ranhuras profundas em forma de arco que podem suportar cargas radiais, cargas axiais bidirecionais e cargas combinadas.

Os rolamentos extra leves da Série 6000 são normalmente usados em aplicações onde as limitações de espaço são uma consideração primária e os tamanhos dos eixos são relativamente grandes. Dentro de suas classificações básicas de carga, esses rolamentos são capazes de cargas radiais, axiais ou combinadas. Esses rolamentos estão disponíveis em configurações abertas, vedadas ou blindadas. Esta série também está disponível em aço inoxidável.

Especificação

Rolamentos estendidos da série 60

Básico	Dimensões Nominais do Rolamento						Diâmetros de ombro preferidos
Consequência	d		D		B,C		r (min)		da (min)		da (máximo)		Da (máx.)
Não.	milímetros	polegada	milímetros	polegada	milímetros	polegada	milímetros	polegada	milímetros	polegada	milímetros	polegada	milímetros	polegada
604	4	0.1575	12	0.4724	4	0.1575	0.2	0.008	5.4	0.2126	6.6	0.2598	10.6	0.4173
605	5	0.1969	14	0.5512	5	0.2756	0.2	0.008	6.6	0.26	7.4	0.2913	12.4	0.488
606	6	0.2362	17	0.6693	6	0.2756	0.3	0.012	8	0.315	8.6	0.3386	15	0.591
607	7	0.2756	19	0.748	6	0.2756	0.3	0.012	9	0.3543	10.4	0.4094	17	0.6693
608	8	0.3149	22	0.8661	7	0.2756	0.3	0.012	10	0.3937	12.2	0.4803	10	0.7874
609	9	0.3543	24	0.9449	7	0.2756	0.3	0.012	11	0.4331	13.1	0.5157	12	0.8661
6000	10	0.3937	26	1.0236	8	0.315	0.3	0.012	12	0.472	13.5	0.5315	24.1	0.949
6001	12	0.4724	28	1.1024	8	0.315	0.3	0.012	14	0.551	16	0.6299	26	1.024
6002	15	0.5906	32	1.2598	9	0.3543	0.3	0.012	17	0.669	19	0.748	30	1.181
6003	17	0.6693	35	1.378	10	0.3937	0.3	0.012	19	0.748	21.5	0.847	33	1.299
6004	20	0.7874	42	1.6535	12	0.4724	0.6	0.024	24	0.945	26	1.0236	38	1.496
6005	25	0.9843	47	1.8504	12	0.4724	0.6	0.024	29	1.142	30.5	1.2008	43	1.693
6006	30	1.1811	55	2.1654	13	0.5118	1	0.039	35	1.378	37	1.4567	50	1.969
6007	35	1.378	62	2.4409	14	0.5512	1	0.039	40	1.575	42	1.6535	57	2.244
6008	40	1.5748	68	2.6772	15	0.5906	1	0.039	45	1.772	47.5	1.872	63	2.48
6009	45	1.7717	75	2.9528	16	0.6299	1	0.039	50	1.969	53.5	2.108	70	2.756
6010	50	1.9685	80	3.1496	16	0.6299	1	0.039	55	2.165	58.5	2.305	75	2.953
6011	55	2.1654	90	3.5433	18	0.7087	1.1	0.043	61.5	2.421	64.2	2.528	83.5	3.287
6012	60	2.3622	95	3.7402	18	0.7087	1.1	0.043	66.5	2.618	69.1	2.719	88.5	3.484
6013	65	2.9551	100	3.937	18	0.7087	1.1	0.043	71.5	2.815	74	2.9134	93.5	3.681
6014	70	2.7559	110	4.3307	20	0.7874	1.1	0.043	76.5	3.012	80.5	3.1693	103.5	4.075
6015	75	2.9528	115	4.5276	20	0.7874	1.1	0.043	81.5	3.209	85.6	3.369	108.5	4.272
6016	80	3.1496	125	4.9213	22	0.8661	1.1	0.043	86.5	3.4055	91.5	3.6024	118.5	4.6653
6017	85	3.3465	130	5.1181	22	0.8661	1.1	0.043	91.5	3.6024	97	3.8189	123.5	4.8622
6018	90	3.5433	140	5.5118	24	0.9449	1.5	0.059	98	3.8583	102	4.0157	132	5.1968
6019	95	3.7402	145	5.7087	24	0.9449	1.5	0.059	103	4.0551	109	4.2913	137	5.3937
6020	100	3.937	150	5.9055	24	0.9449	1.5	0.059	108	4.252	110	4.3307	142	5.5905
6021	105	4.1399	160	6.2992	26	1.0236	2	0.078	114	4.4882	119	4.685	151	5.9449
6022	110	4.3307	170	6.6929	28	1.1024	2	0.078	119	4.685	126	4.9606	161	6.3386
6024	120	4.7244	180	7.0866	28	1.1024	2	0.078	129	5.0787	136	5.3543	171	6.7323
6026	130	5.1181	200	7.874	33	1.2992	2	0.078	139	5.4724	148	5.8268	191	7.5197
